聚氨酯砂漿地坪介紹：
聚氨酯砂漿地坪（為自流平、中型荷載、靜電耗散、固體、彩色、四組份、水性聚氨酯基，水泥及骨料的砂漿層），具有良好的耐磨性、耐沖擊性、耐化學性及耐受其它物理侵蝕性能。具有美觀性、易清潔、平滑骨料紋理的特點。涂覆厚度為 4-5 毫米。
功能 特性：
· 耐受各種有機、無機酸、堿、胺、鹽與溶劑。
· 靜電耗散型。
· 熱膨脹系數與混凝土類似，在正常熱循環中與基底保持相同的位移，不易開裂。并在-5oC 至 65oC 溫度范圍間保持其物理性能。
· 粘接強度大于混凝土的抗拉強度（混凝土先失效）。
· 含有純硅骨料結構，具有高耐磨性。
· 無需額外設置膨脹縫；可輕松保持并延長現有膨脹縫的壽命。
· 易維護。
使用場所：

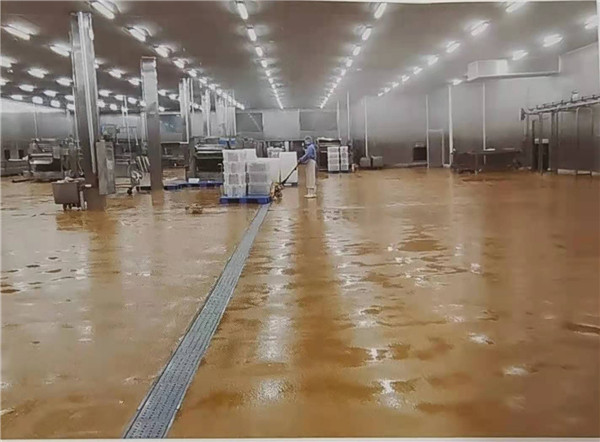

· 主要用于食品加工廠、潮濕及干燥加工區、冷藏&冷凍區、奶制品廠、釀酒廠、蒸 餾車間、實驗室、化學品加工廠、紙漿紙業工廠、倉庫及儲藏區。
性能指標：
|
施工溫度
|
最低 10oC / 最高 30oC
最佳使用溫度：20oC-25oC
|
|
密度/ASTM C 905
|
2.10 kg/L
|
|
流動度
|
約 200 mm
|
|
使用溫度
|
最低-40oC / 最高 115oC
|
|
硬化時間
|
適用期 20oC溫度條件下， 為18-22分鐘
初凝時間 20oC/6毫米條件下，為23-27分鐘
可步行 20oC/6毫米條件下， 為10-12小時
低通行量 20oC/6毫米條件下， 為16-18小時
完全硬化 20oC/6 毫米條件下，為五天
|
|
軟化點
|
130 oC
|
|
抗壓強度/ASTM C 579
|
24 小時 22 MPa
7 天 38 MPa
28 天 41 MPa
|
|
抗拉強度/ASTM C 307
|
4.3 MPa
|
|
抗折強度/ASTM C 580
|
9.5 MPa
|
|
粘結強度/ASTM D 4541
|
|
|
熱相容性/ASTM C 884 合格
|
|
|
硬度/肖氏硬度 D ASTM D 2240
|
80-85
|
|
壓痕/MIL-PRF-24613
|
≈ 0%
|
|
耐沖擊性/ASTM D 2794
|
10.21 焦耳/ 3 毫米厚度
|
|
耐磨性/ASTM D 4060 H-22/1000 cycles/1000 g
|
-2.69 g
|
|
摩擦系數/ASTM D 1894-61T
|
鋼 0.4
橡膠 1.25
|
|
熱膨脹系數/ASTM D 696
|
2.8 x 10-5 mm/mm/oC
|
|
吸水率 ASTM C 413
|
0.18%
|
聚氨酯砂漿地坪的突出特點：
力學性能
抗壓強度、抗彎強度，特別是抗沖擊性能突出，耐磨性好，韌性好，粘接強度好，具有良好的抗脫層和抗裂性能。
化學性質
耐大多數無機有機溶液腐蝕，對無機酸、有機酸、乳酸、油酸和果酸具有良好的耐腐蝕性能。
高低溫性能
它可在-40℃~+120℃處長期使用，12 mm厚的樓板在150℃時能承受短期熱沖擊。
水分子的滲透功能
水性聚氨酯與活性無機材料混凝而形成的特殊混凝土樓板結構可以被水分子自由滲透，"呼吸"的作用幾乎完全避免了水蒸氣引起的地板起泡和分層。
